导管决策为什么必须提前

在传统商业建筑中，综合布线通常是施工后期的工作——吊顶装好，布线团队进场。但这一模式在超大规模数据中心项目中完全失效。

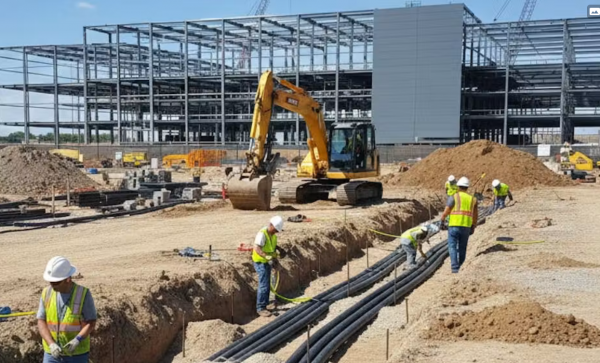

在钢结构竖立阶段或紧随其后的窗口期内，成千上万条光纤和铜缆必须穿过预先设计好的桥架系统。这个窗口期极其狭窄：地下导管预埋必须在首层楼板浇筑前完成，一旦混凝土浇筑完毕，后期钻孔的成本是预埋阶段的10到20倍，并带来结构风险。

穿过结构梁柱的套管需要在钢结构加工阶段就完成协调，超大规模设施中每个套管改造的成本在2000到8000美元之间。

行业经验表明，在钢结构封顶完成时，综合布线基础设施的计划应该已经锁定80%。此后进入的是执行阶段，而非设计阶段。

40%的填充率红线

导管填充率是数据中心布线设计中一条不可逾越的红线。TIA/EIA结构化布线标准建议将导管填充率限制在横截面积的40%以内，以确保电缆性能和未来可维护性。对于光纤电缆，这一限制尤为关键——过密的填充会增加牵引张力，损伤光纤包层，导致信号衰减。

容量规划需要为增长预留空间。行业实践中，新建项目通常要求预留100%的扩展容量，即当前安装的电缆数量不应超过导管设计容量的一半。

对于一座10MW的数据中心大厅，主入口至少需要规划12根4英寸（10.16厘米）导管，外加4根6英寸（15.24厘米）导管用于未来扩容。所有导管应高出完工地面150至200mm，并使用可重复使用的泡沫塞而非混凝土封堵，以便日后拆卸。

弯曲控制同样不可忽视。两根拉线盒之间最多允许两个90度弯头，或累计不超过180度的弯曲。对于4英寸导管，弯曲半径至少需要914.4mm。拉线盒之间的导管长度不应超过30米。

这些细节在施工图纸上看似微不足道，但在实际穿线时，一个多余的弯头就可能导致整条线路无法牵引。

AI带来的光纤密度挑战

AI数据中心正在从根本上改变对导管容量的需求。传统云数据中心每兆瓦可能需要1万到5万根光纤，而AI优化、GPU密集型的数据中心每兆瓦可能需要10万到30万根甚至更多光纤，增幅达到5到10倍。

这一变化在外部线缆设施中同样明显。超大规模客户正在从100G和400G连接转向数以千计的超密集暗光纤束直接进入建筑。

NTT全球数据中心高级副总裁Bruno Berti透露，该公司历史上建造数据中心时只配置三个6英尺见方的零线井，现在则需要四个，且尺寸扩大到12英尺见方。

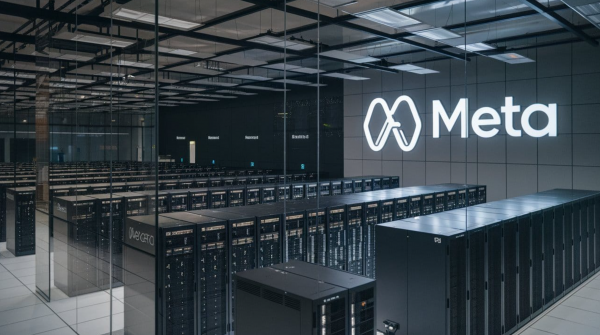

Meta在俄亥俄州新奥尔巴尼建设的NAO AI超级集群，提供了一个极端的案例。该集群在半径10公里范围内连接多个设施，作为一个统一的AI训练机器运行。其光缆基础设施使用了36根6英寸导管，每根承载14根27/20mm微管，敷设在几乎每一条道路上。沟槽宽度达到6到9英尺，深度14到20英尺，足以容纳叠放的SUV。数百根864芯和1728芯光缆被拉入，单条路径的光纤数量超过20万根，且不设任何接头盒——光缆以16000英尺和26000英尺的整卷连续拉入，以消除接头带来的信号损耗。

材料选择：为什么玻璃纤维正在取代PVC和钢

导管材料的选择直接影响安装效率和长期可靠性。传统选项包括镀锌刚性钢管、PVC Schedule 40和80，以及PVC涂层钢管。但这些材料各有短板。

镀锌钢管和PVC涂层钢管重量极大，安装需要更多的人工工时。PVC管在燃烧时会释放有毒气体，且存在“烧穿”风险。PVC和涂层钢的耐腐蚀性在特定环境中也不理想。

玻璃纤维导管（RTRC）正在成为数据中心项目的首选替代方案。其重量比PVC涂层钢轻最多15倍，摩擦系数为0.38，而PVC涂层钢为0.55——更低的摩擦系数意味着更长的单次牵引距离和更少的拉线点。

在温度波动剧烈的环境中，玻璃纤维导管保持形状稳定，而HDPE等材料会因热胀冷缩而拉开。

Champion Fiberglass在2026年9月完成了第五条生产线的投产，总产能不到六个月翻倍，反映出市场对玻璃纤维导管的强劲需求。

早期规划的经济账

导管决策的经济影响在项目全生命周期中持续放大。

改造的成本远高于预埋。首层楼板浇筑后钻孔的成本是预埋阶段的10到20倍，超大规模设施中每个套管改造的成本在2000到8000美元之间。在400百万美元的数据中心项目中，将冲突发现提前四周，通常可以节省七位数的修复成本。

MEP协调失败是数据中心建设延期的最常见来源。电气导管已经悬挂、冷却风管尚未安装时发现的冲突是灾难性的——承包商争论、工作停滞、变更单叠加。

AI增强的冲突检测工具可以在设计阶段自动扫描全MEP模型，按严重性和影响范围标记冲突，让协调人员在问题到达现场之前解决它们。

导管容量不足的代价在运营阶段才真正显现。增加光纤路径或修改接入点的难度远高于升级服务器或冷却系统，在停机成本以每分钟1万美元计的环境中，任何涉及重新布线的改动都意味着巨大的收入损失。

正如一位行业分析人士所言，导管和桥架容量应该包含增长余量——容量不足的通道后期修复成本极高。

作者：Matt Fredericks，Champion Fiberglass销售和市场营销副总裁，拥有十多年的电气行业经验，他专注于帮助Champion玻璃纤维销售团队为大型工业建筑项目的承包商和终端用户提供驱动解决方案。

Champion Fiberglass是一家三重ISO认证的轻质耐用玻璃纤维导管系统制造商，产品用于满足数据中心、电力传输和配电以及运输项目的电气基础设施需求。
