一台满载运行、功耗700W的GPU，其电力并非直接从电网接入设备。整段电力传输要走完一套五级接力链路，电压从10kV逐步降低至0.65V~0.8V的芯片内核电压。整条链路包含逐级降压、多级冗余配置，每一段都会产生电能损耗。这套链路框架，既可以给电气设计师做主接线校核依据，也能给运维人员梳理巡检点位，同时还能完整核算整条线路的效率损失。

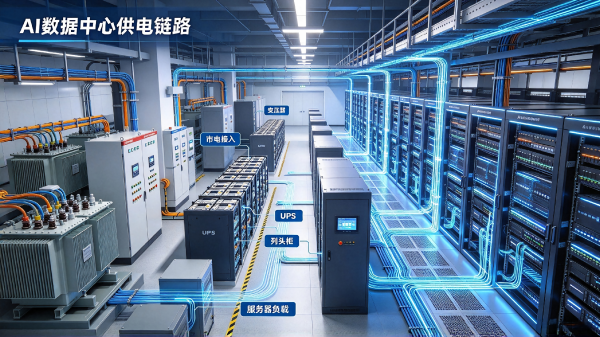

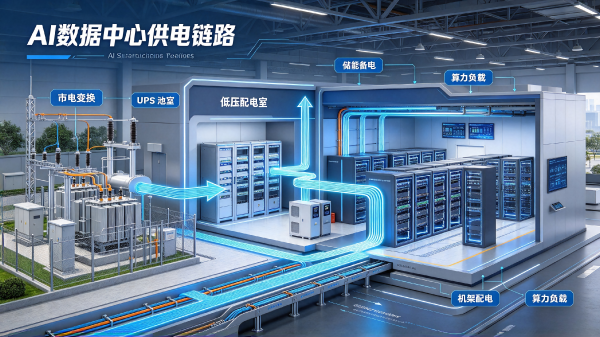

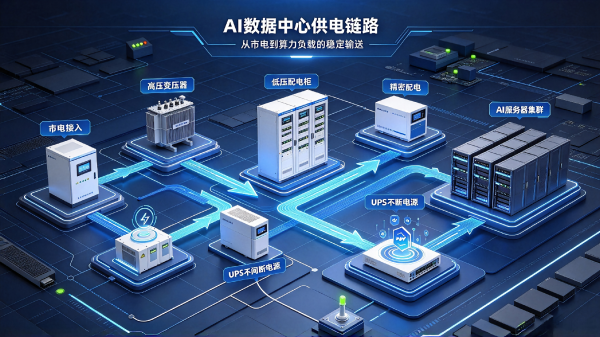

　　五级链路整体框架

　　整条供电链路分为五个固定环节，依次为市电进线计量、10kV中压配电与干式变压器、低压母线系统、UPS与柴发机组及ATS切换装置、机柜PDU与服务器PSU电源。整条链路同时存在三条主线变化，电压逐级下降，冗余配置逐级加码，电能损耗逐级累积。

　　电压变换主线由10kV等级，经过变压器降到400V/230V低压，再降至12V/48V服务器母线电压，最后经过板载调压模块降到GPU内核电压。冗余配置从上游双重市电电源，逐步延伸到变压器双机冗余、单母线分段，再到UPS采用2N或者M(N+1)架构，末端配套双路PDU与服务器电源冗余。损耗则来自变压器空载与负载发热、电缆电流损耗、UPS交直流转换损耗、服务器电源与板载调压模块的发热损耗。

　　随着单机柜功率不断走高，新一代机房开始试点800V高压直流方案，减少电压变换次数，以此降低损耗、减少故障节点。

　　链路关键技术参数与国标依据

　　整套方案严格遵循现行国标条款，所有设计参数均有规范支撑。按照GB50174-2017的要求，A级数据中心UPS蓄电池后备时长不能少于15min，柴油发电机组的燃料储备量需要满足连续12h稳定供油。UPS容量计算必须满足E≥1.2P的公式，同时设备必须配备自动旁路与手动旁路装置，保障检修时不断电。

　　在电源效率指标上，80PLUS钛金认证服务器电源，在50%负载工况下效率不低于96%；20%负载下效率不低于94%，满负载工况下效率不低于91%。

　　在链路整体效率测算条件下，10kV侧输入1000kW电力，最终能够到达GPU芯片的有效功率约为810kW，整条链路综合效率约81%。仅变压器与UPS两级损耗，就会让PUE数值增加约0.06。该测算仅为理论假设值，实际项目会随电缆截面、负载率、谐波水平出现明显浮动。

　　本文测算依据来自GB 50174-2017、GB 50052-2009、GB 20052-2020、GB 40879-2021现行版本。设备效率取自厂商公开样本与第三方认证数据，链路损耗与PUE贡献仅为模型测算，不能直接作为项目施工图设计依据。

　　逐级拆解每一级电力变换细节

　　第一级为市电进线与计量。10kV高压开关柜是整条电力链路的起点，两路市电在此完成接入、计量与保护，是整套系统的第一道关口。这一环节重点保障双路电源独立供电，避免单条线路故障造成整体断电。

　　第二级是10kV中压配电与干式变压器。这一级将中压交流电降压为400V低压交流电，普遍选用一级能效干式变压器。设备损耗分为空载损耗与负载损耗，在合理负载率下，变压器综合效率可以稳定保持在98.5%左右。变压器采用双台互为备用的冗余方案，避免单台设备故障导致低压母线失电。

　　第三级为低压母线配电系统。低压母线采用单母线分段架构，电流通过母线、电缆输送到机房列头柜。这一环节的损耗主要来自线缆I²R发热，损耗大小取决于供电距离、线缆截面积与电网谐波含量。在合理布线前提下，这一段配电综合效率可以达到99%。

　　第四级为UPS、柴发机组与ATS自动切换开关。市电正常时，UPS处于双变换工作模式，保障输出电压稳定；市电中断后，蓄电池立刻投入供电，同时ATS自动启动柴油发电机组。双变换模式下UPS典型运行效率约96%。为满足高等级机房可靠性，系统普遍配置2N冗余或者N+1并联架构，同时配备手动旁路开关，方便设备在线检修。

　　第五级为机柜PDU与服务器板载供电模块。电力先通过双路输入PDU分配到服务器电源，钛金级PSU将230V交流电转为12V直流母线。随后板载VR调压模块，把12V电压进一步降到0.65V~0.8V，供给GPU芯片。PSU在50%负载下效率达到96%，板载调压模块效率处于88%~92%区间，本次测算取中间值90%。末端采用双路供电冗余，是保障GPU集群不间断运行的最后一道屏障。

　　全链路效率核算：近两成电能消耗在变换环节

　　将五级设备效率依次相乘，可以得到整条链路的综合效率。干式变压器效率98.5%，UPS双变换效率96%，低压配电与列头柜、PDU综合效率99%，钛金服务器电源效率96%，板载VR调压模块效率90%。

　　综合计算：98.5%×96%×99%×96%×90%≈80.9%。也就是说，从10kV进线端输入1000kW功率，最终抵达GPU芯片的有效功率只有约810kW，剩余190kW全部在电压变换与电力传输中以热量形式损耗，相当于将近19%的电力消耗在供电链路当中。

　　损耗会直接影响PUE指标。如果IT负载计量点设置在UPS输出端，仅计入变压器与UPS两级损耗，对应PUE增量约0.06。对照GB40879-2021能效分级标准，一级能效PUE限值≤1.20，二级≤1.30，三级≤1.50。供配电链路损耗并非次要影响项，而是机房PUE达标的核心管控环节。目前该标准正在修订，新版会区分设计值与运行值，未来能效约束还会进一步收紧。

　　落地应用的实操建议

　　电气设计人员首先要核对项目计量边界，对照单线图确认IT负载计量点设在UPS输出端还是服务器输入端，不同计量边界得出的PUE数值无法横向对比。

　　其次要向设备厂商索要全负载区间的效率曲线，不能只看额定工况数据，重点评估30%~60%常用负载下的UPS效率，同时评估ECO节能模式的切换可靠性，避免为了省电增加停电风险。

　　最后要把末端电源损耗纳入制冷容量测算。随着GPU单机功耗持续走高，服务器PSU与板载调压模块产生的热量不可忽视，若忽略这一部分热负荷，很容易造成机柜局部过热。

　　从10kV高压一直降到芯片内核电压，电力要连续经过五次变换。每一级都对应明确的国标条款、冗余配置方案与电能损耗。这条五级供电链路，既是电气设计师校核主接线的标准化模板，也是运维团队编制巡检清单的完整依据。而整条链路接近19%的电力损耗，正是机电工程师优化PUE指标的主战场。
